除塵器結構介紹
添加時間：2022-07-08 | 文章錄入：四明環保 | 文章來源：原創
除塵器結構介紹
除塵器鋼結構
除塵器零米以上建筑均采用鋼結構，鋼結構件符合有關的鋼結構設計規范；鋼結構的設計簡化現場安裝步聚，盡量減少現場焊接工序。就除塵器的鋼結構而言支承結構是自撐式的，任何水平荷載都不轉移到別的結構上。
除塵器管道及其附件
管道布置順暢、整潔，管道之間的凈距離，管道與設備、墻、梁、柱之間的凈距離，以及管道的架空高度等都按照國家和行業有關規范要求安裝制作，不會影響生產工藝操作和運輸、消防及設備檢修等。穿出廠房的除塵管道的結構、穿出屋面的位置及在屋面上的走向和支撐等都按照貴公司廠房結構的要求制作安裝。
管道通徑、壁厚、管道風速按國家和行業相關標準及粉塵的濃度、粒徑、比重、磨琢性等因素進行綜合考慮，確定合適風速，防止風速過高加劇管道磨損和風速過低造成管道積灰。
管道與除塵器及其他設備的連接，均采用法蘭連接，風機進出口均采用軟連接，支管與主管（或干管）連接要從主管的上部或側面接入，連接夾角小于45度。
對一切除塵管道室外部分進行保溫處理，防止煙塵因溫度降低而結露，保溫層采用厚度≥100mm的巖棉，外部包裝材料為厚度不低于0.4mm的彩色鋼板，外形整潔美觀。
l管道支架、吊架、托座設置
管道支架、吊架、托座合理布置，采用等距離布置，同時避開管道易磨損、易積灰的部位。其設置不影響生產工藝操作和設備維修，并符合廠房結構、運輸、安裝、消防、安全等項要求。管道支架采用框架結構，保證足夠的強度和穩定性能，合理布置支架的間距，確保管道在承載各種負荷的情況下不出現變形、失穩等不良情況。
除塵器主體和灰斗

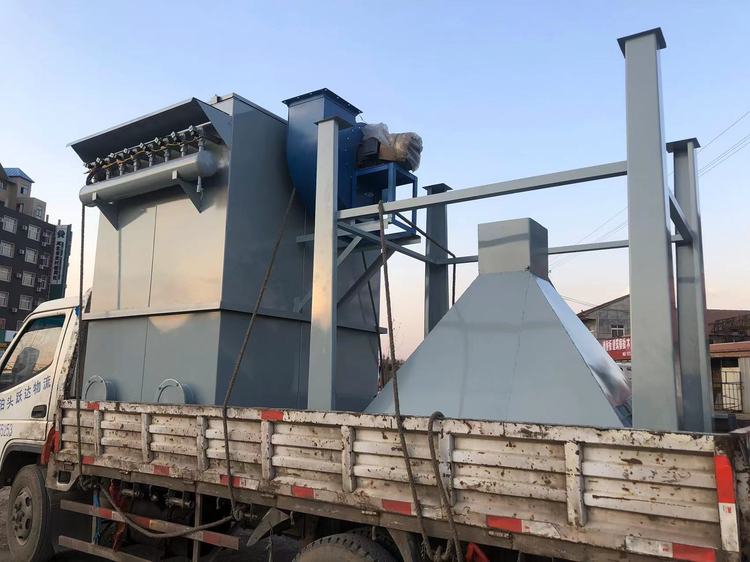

除塵器采用抗結露低阻脈沖袋式除塵器，負壓外濾式，分室離線脈沖噴吹。除塵器設計、制造、安裝符合國家和行業現行相關標準和有關規定。除塵器本體結構、支撐框架和基礎設計充分考慮永久載荷、活動載荷及地震等因素。除塵器的技術性能和各項技術參數的確定都經過科學合理的計算與實踐推理，能確保除塵效果達到排放標準。適當布置過濾面積，選擇適合的過濾風速。
箱體部分由上箱體（凈風室）、中箱體（過濾室）、下箱體（灰斗）、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。
除塵器箱體具有規范要求的強度、剛度和耐壓性能。在最不利條件下運行時，殼體不會出現可見變形，上箱體采用活動蓋板，結構和高度能保證清灰噴吹管道及濾袋的安裝、檢修、更換等操作方便可行。頂蓋密封門達到封閉嚴密，不漏氣，頂部坡度自然排水，并設置防雨棚。
除塵器灰斗容積設定充分考慮輸灰設備檢修期內的儲灰能力。灰斗結構保證粉塵流動順暢，灰斗斜面與水平面的夾角大于65°。灰斗采用電加熱，與除塵器風機聯動，除塵器工作時，電加熱開啟。除塵器的灰斗能承受長期的溫度、濕度變化和振動，并考慮防腐性能。
除塵器鋼結構
除塵器零米以上建筑均采用鋼結構，鋼結構件符合有關的鋼結構設計規范；鋼結構的設計簡化現場安裝步聚，盡量減少現場焊接工序。就除塵器的鋼結構而言支承結構是自撐式的，任何水平荷載都不轉移到別的結構上。
除塵器管道及其附件
管道布置順暢、整潔，管道之間的凈距離，管道與設備、墻、梁、柱之間的凈距離，以及管道的架空高度等都按照國家和行業有關規范要求安裝制作，不會影響生產工藝操作和運輸、消防及設備檢修等。穿出廠房的除塵管道的結構、穿出屋面的位置及在屋面上的走向和支撐等都按照貴公司廠房結構的要求制作安裝。
管道通徑、壁厚、管道風速按國家和行業相關標準及粉塵的濃度、粒徑、比重、磨琢性等因素進行綜合考慮，確定合適風速，防止風速過高加劇管道磨損和風速過低造成管道積灰。
管道與除塵器及其他設備的連接，均采用法蘭連接，風機進出口均采用軟連接，支管與主管（或干管）連接要從主管的上部或側面接入，連接夾角小于45度。
對一切除塵管道室外部分進行保溫處理，防止煙塵因溫度降低而結露，保溫層采用厚度≥100mm的巖棉，外部包裝材料為厚度不低于0.4mm的彩色鋼板，外形整潔美觀。
l管道支架、吊架、托座設置
管道支架、吊架、托座合理布置，采用等距離布置，同時避開管道易磨損、易積灰的部位。其設置不影響生產工藝操作和設備維修，并符合廠房結構、運輸、安裝、消防、安全等項要求。管道支架采用框架結構，保證足夠的強度和穩定性能，合理布置支架的間距，確保管道在承載各種負荷的情況下不出現變形、失穩等不良情況。
除塵器主體和灰斗
除塵器采用抗結露低阻脈沖袋式除塵器，負壓外濾式，分室離線脈沖噴吹。除塵器設計、制造、安裝符合國家和行業現行相關標準和有關規定。除塵器本體結構、支撐框架和基礎設計充分考慮永久載荷、活動載荷及地震等因素。除塵器的技術性能和各項技術參數的確定都經過科學合理的計算與實踐推理，能確保除塵效果達到排放標準。適當布置過濾面積，選擇適合的過濾風速。
箱體部分由上箱體（凈風室）、中箱體（過濾室）、下箱體（灰斗）、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。
除塵器箱體具有規范要求的強度、剛度和耐壓性能。在最不利條件下運行時，殼體不會出現可見變形，上箱體采用活動蓋板，結構和高度能保證清灰噴吹管道及濾袋的安裝、檢修、更換等操作方便可行。頂蓋密封門達到封閉嚴密，不漏氣，頂部坡度自然排水，并設置防雨棚。
除塵器灰斗容積設定充分考慮輸灰設備檢修期內的儲灰能力。灰斗結構保證粉塵流動順暢，灰斗斜面與水平面的夾角大于65°。灰斗采用電加熱，與除塵器風機聯動，除塵器工作時，電加熱開啟。除塵器的灰斗能承受長期的溫度、濕度變化和振動，并考慮防腐性能。
