除塵器進風均流結構介紹
添加時間：2025-07-10 | 文章錄入：秩名 | 文章來源：原創

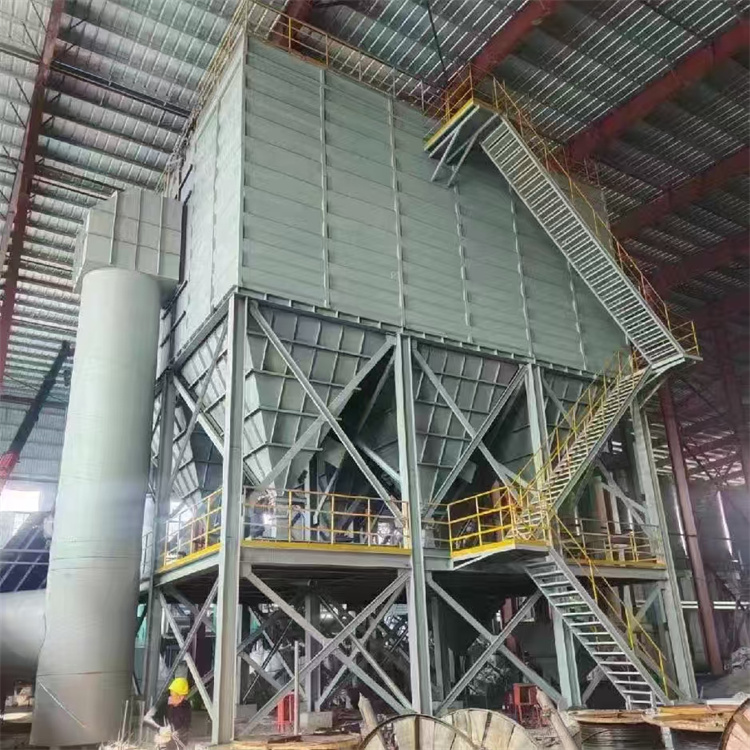

除塵器（尤其是大型袋式除塵器、電除塵器）的進風均布結構至關重要。不均勻的氣流分布會導致：
1. 局部濾袋過載磨損： 高速氣流區域的濾袋提前損壞。2. 清灰效果不佳：氣流弱的區域粉塵難以清除，造成糊袋。3. 處理效率下降：整體過濾或除塵效率降低。4. 壓降升高：阻力增大，能耗增加。5. 設備壽命縮短： 加劇設備內部構件的磨損。
為了解決這些問題，工程師設計了多種進風均布結構樣式。以下是幾種常見的類型：
1. 導流板系統： 原理： 在進風管道出口或除塵器入口喇叭口內，設置一系列角度可調的導流板（通常為鋼板）。這些導流板像百葉窗或格柵一樣，將集中的高速氣流分割、轉向，引導氣流更均勻地流向除塵器整個橫截面。 結構： 通常由多層（一層或多層）平行排列的導流葉片組成，葉片角度可通過外部手柄或執行機構進行調整優化。葉片形狀可以是平板、弧形板或翼型板。 優點： 適用范圍廣（不同風量、粉塵特性）。 可調性強，現場可根據實測氣流分布進行精細調整。 結構相對簡單，維護方便。 對壓降增加相對較小。 缺點： 設計不當或調整不佳時效果會打折扣。 大型除塵器需要多層或大尺寸導流板，占用空間。 可能積灰（尤其在含濕量高或粘性粉塵工況）。 應用：最常用、最靈活的均布方式，廣泛應用于各種類型的除塵器（袋式、電除塵）。
2. 多孔分布板： 原理： 在進風通道末端（緊鄰除塵器主體）設置一塊或多塊開有大量均勻小孔的鋼板。氣流通過小孔時，流速增加，動壓轉化為靜壓，同時起到節流和擴散作用，迫使氣流均勻地穿過整個板面。 結構：通常為厚度在5-15mm的鋼板，開孔率（開孔總面積占板總面積的比例）是核心設計參數，一般在30%-60%之間。孔型多為圓孔。有時會采用兩層甚至三層板，層間留有一定間隙。 優點： 均布效果穩定可靠，尤其適合電除塵器。 結構堅固，不易變形。 對上游氣流條件變化適應性相對較好。 缺點： 造成顯著的永久壓降，增加風機能耗。 孔板易磨損（高速含塵氣流沖刷）和堵塞（粘性粉塵）。 開孔率一旦確定，現場調整困難。 重量較大，增加結構負荷。 應用： 電除塵器標準配置，也用于對均布要求極高且能接受壓降增加的袋式除塵器。
3. 喇叭形入口擴散器： 原理：將進風管道的出口設計成漸擴的喇叭口形狀。利用截面的逐漸擴大，使氣流速度自然降低，動能轉化為壓力能（靜壓恢復），有助于氣流在更大截面上擴散均勻。 結構：通常由鋼板焊接而成，截面形狀由圓形（管道）漸變?yōu)榫匦危ǔ龎m器截面）。擴散角度是關鍵設計參數，角度過大會導致氣流分離產生渦流，反而加劇不均。 優點： 結構最簡單，無活動部件。 無附加壓降（設計良好時甚至能部分恢復靜壓）。 不易積灰和磨損。 缺點： 單獨使用時均布效果有限，通常僅適用于小型除塵器或氣流分布本身比較均勻的場合。 對空間要求較高（需要足夠的擴散長度）。 擴散角度設計不當會適得其反。 應用：常作為基礎結構與其他均布裝置（如導流板）組合使用，為后續均布創造更好的初始條件。小型、簡單的除塵器可能單獨使用。
4. 階梯式導流板/阻流板： *原理：在氣流通道內設置一系列高度遞增（或遞減）的垂直或傾斜擋板，形成階梯。這些擋板強制改變氣流路徑，打破大尺度渦流，促使氣流在寬度和高度方向上都得到混合和再分布。 結構： 類似非連續的導流板，但各板高度不同，通常垂直于氣流方向安裝。 優點： 能有效破壞渦流，促進三維方向上的均勻。 結構相對簡單。 缺點： 設計計算較復雜。 可能產生局部高速區。 壓降增加比普通導流板顯著。 積灰風險。 應用： 常用于入口空間受限、或原始氣流存在嚴重旋轉或偏斜的情況，作為導流板系統的補充或替代。
選擇與設計要點：
1. 除塵器類型與尺寸： 電除塵器通常首選多孔板；大型袋式除塵器導流板應用最廣。2. 原始氣流條件： 流速、方向、均勻性、是否含旋轉分量。3. 空間限制： 入口空間大小決定了可用均布結構的類型。4. 粉塵特性：磨琢性強的粉塵慎用多孔板；粘性粉塵慎用導流板和多孔板（易堵）。5. 允許壓降： 多孔板壓降最大，需考慮風機能力。6. 維護便利性： 導流板可調性好；多孔板清理和更換麻煩。7. CFD模擬：對于大型或關鍵除塵器，通常利用計算流體動力學軟件進行模擬，優化均布結構的設計（導流板角度、位置、數量；多孔板開孔率、層數等），確保氣流分布均勻度滿足要求（如相對標準偏差RSD < 15% 或更嚴）。
總結：
沒有一種“萬能”的進風均布結構。導流板系統因其靈活性和有效性成為最主流的選擇。多孔分布板在電除塵器和要求極高的場合提供穩定的均布，但代價是壓降。喇叭口是基礎結構，常與其他裝置聯用。階梯式導流板用于處理復雜流場。實際應用中，經常是兩種或多種結構的組合（例如：喇叭口 + 導流板；導流板 + 末端多孔板）。最終選擇需根據具體項目條件進行詳細設計和優化。良好的風道設計（避免急彎、保證直管段長度）也是實現良好進風均布的重要前提。
1. 局部濾袋過載磨損： 高速氣流區域的濾袋提前損壞。2. 清灰效果不佳：氣流弱的區域粉塵難以清除，造成糊袋。3. 處理效率下降：整體過濾或除塵效率降低。4. 壓降升高：阻力增大，能耗增加。5. 設備壽命縮短： 加劇設備內部構件的磨損。
為了解決這些問題，工程師設計了多種進風均布結構樣式。以下是幾種常見的類型：
1. 導流板系統： 原理： 在進風管道出口或除塵器入口喇叭口內，設置一系列角度可調的導流板（通常為鋼板）。這些導流板像百葉窗或格柵一樣，將集中的高速氣流分割、轉向，引導氣流更均勻地流向除塵器整個橫截面。 結構： 通常由多層（一層或多層）平行排列的導流葉片組成，葉片角度可通過外部手柄或執行機構進行調整優化。葉片形狀可以是平板、弧形板或翼型板。 優點： 適用范圍廣（不同風量、粉塵特性）。 可調性強，現場可根據實測氣流分布進行精細調整。 結構相對簡單，維護方便。 對壓降增加相對較小。 缺點： 設計不當或調整不佳時效果會打折扣。 大型除塵器需要多層或大尺寸導流板，占用空間。 可能積灰（尤其在含濕量高或粘性粉塵工況）。 應用：最常用、最靈活的均布方式，廣泛應用于各種類型的除塵器（袋式、電除塵）。
2. 多孔分布板： 原理： 在進風通道末端（緊鄰除塵器主體）設置一塊或多塊開有大量均勻小孔的鋼板。氣流通過小孔時，流速增加，動壓轉化為靜壓，同時起到節流和擴散作用，迫使氣流均勻地穿過整個板面。 結構：通常為厚度在5-15mm的鋼板，開孔率（開孔總面積占板總面積的比例）是核心設計參數，一般在30%-60%之間。孔型多為圓孔。有時會采用兩層甚至三層板，層間留有一定間隙。 優點： 均布效果穩定可靠，尤其適合電除塵器。 結構堅固，不易變形。 對上游氣流條件變化適應性相對較好。 缺點： 造成顯著的永久壓降，增加風機能耗。 孔板易磨損（高速含塵氣流沖刷）和堵塞（粘性粉塵）。 開孔率一旦確定，現場調整困難。 重量較大，增加結構負荷。 應用： 電除塵器標準配置，也用于對均布要求極高且能接受壓降增加的袋式除塵器。
3. 喇叭形入口擴散器： 原理：將進風管道的出口設計成漸擴的喇叭口形狀。利用截面的逐漸擴大，使氣流速度自然降低，動能轉化為壓力能（靜壓恢復），有助于氣流在更大截面上擴散均勻。 結構：通常由鋼板焊接而成，截面形狀由圓形（管道）漸變?yōu)榫匦危ǔ龎m器截面）。擴散角度是關鍵設計參數，角度過大會導致氣流分離產生渦流，反而加劇不均。 優點： 結構最簡單，無活動部件。 無附加壓降（設計良好時甚至能部分恢復靜壓）。 不易積灰和磨損。 缺點： 單獨使用時均布效果有限，通常僅適用于小型除塵器或氣流分布本身比較均勻的場合。 對空間要求較高（需要足夠的擴散長度）。 擴散角度設計不當會適得其反。 應用：常作為基礎結構與其他均布裝置（如導流板）組合使用，為后續均布創造更好的初始條件。小型、簡單的除塵器可能單獨使用。
4. 階梯式導流板/阻流板： *原理：在氣流通道內設置一系列高度遞增（或遞減）的垂直或傾斜擋板，形成階梯。這些擋板強制改變氣流路徑，打破大尺度渦流，促使氣流在寬度和高度方向上都得到混合和再分布。 結構： 類似非連續的導流板，但各板高度不同，通常垂直于氣流方向安裝。 優點： 能有效破壞渦流，促進三維方向上的均勻。 結構相對簡單。 缺點： 設計計算較復雜。 可能產生局部高速區。 壓降增加比普通導流板顯著。 積灰風險。 應用： 常用于入口空間受限、或原始氣流存在嚴重旋轉或偏斜的情況，作為導流板系統的補充或替代。
選擇與設計要點：
1. 除塵器類型與尺寸： 電除塵器通常首選多孔板；大型袋式除塵器導流板應用最廣。2. 原始氣流條件： 流速、方向、均勻性、是否含旋轉分量。3. 空間限制： 入口空間大小決定了可用均布結構的類型。4. 粉塵特性：磨琢性強的粉塵慎用多孔板；粘性粉塵慎用導流板和多孔板（易堵）。5. 允許壓降： 多孔板壓降最大，需考慮風機能力。6. 維護便利性： 導流板可調性好；多孔板清理和更換麻煩。7. CFD模擬：對于大型或關鍵除塵器，通常利用計算流體動力學軟件進行模擬，優化均布結構的設計（導流板角度、位置、數量；多孔板開孔率、層數等），確保氣流分布均勻度滿足要求（如相對標準偏差RSD < 15% 或更嚴）。
總結：
沒有一種“萬能”的進風均布結構。導流板系統因其靈活性和有效性成為最主流的選擇。多孔分布板在電除塵器和要求極高的場合提供穩定的均布，但代價是壓降。喇叭口是基礎結構，常與其他裝置聯用。階梯式導流板用于處理復雜流場。實際應用中，經常是兩種或多種結構的組合（例如：喇叭口 + 導流板；導流板 + 末端多孔板）。最終選擇需根據具體項目條件進行詳細設計和優化。良好的風道設計（避免急彎、保證直管段長度）也是實現良好進風均布的重要前提。
